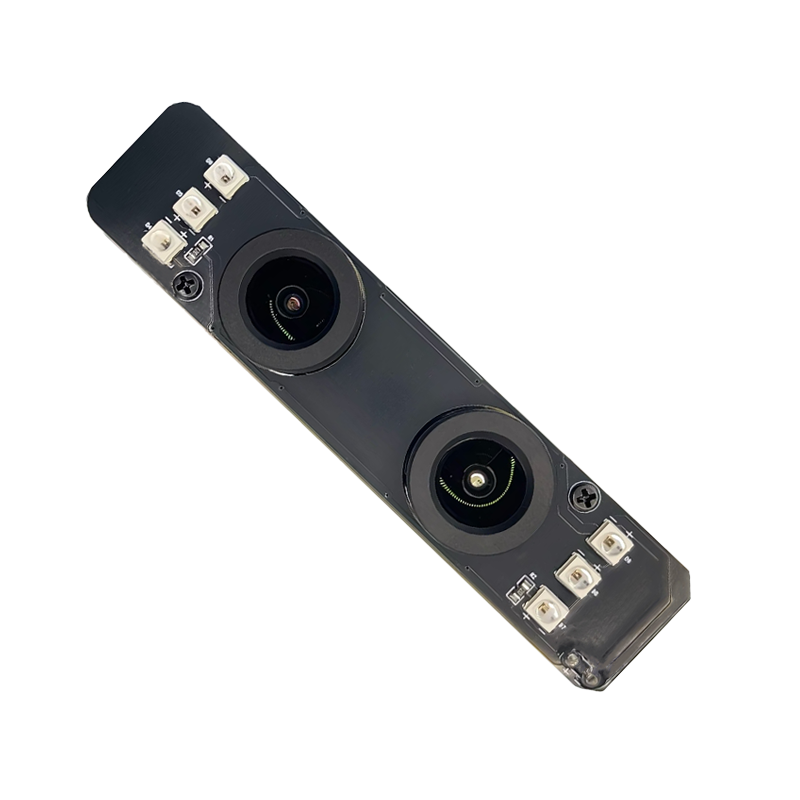

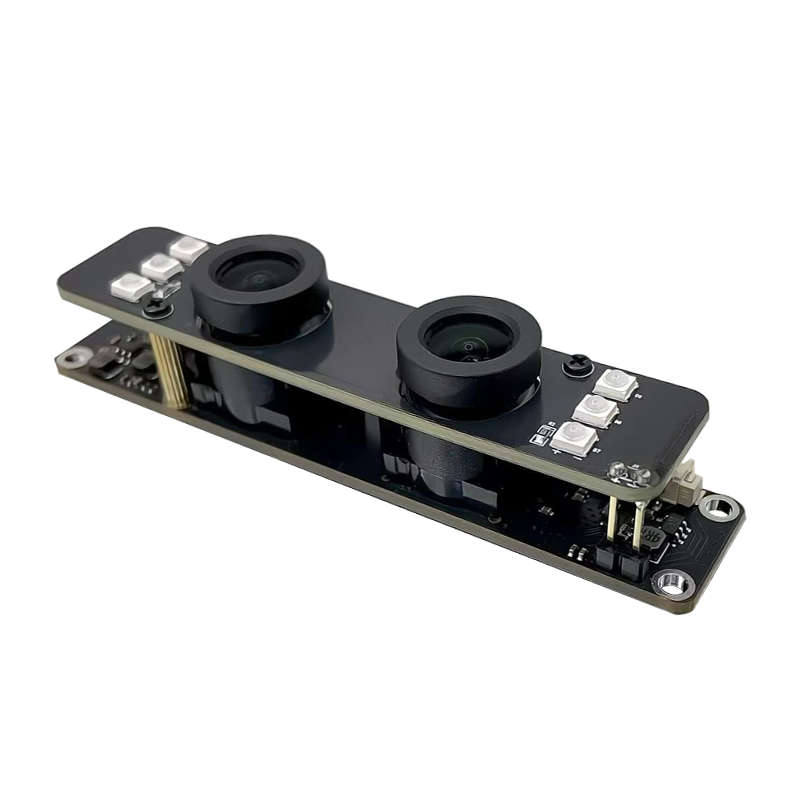

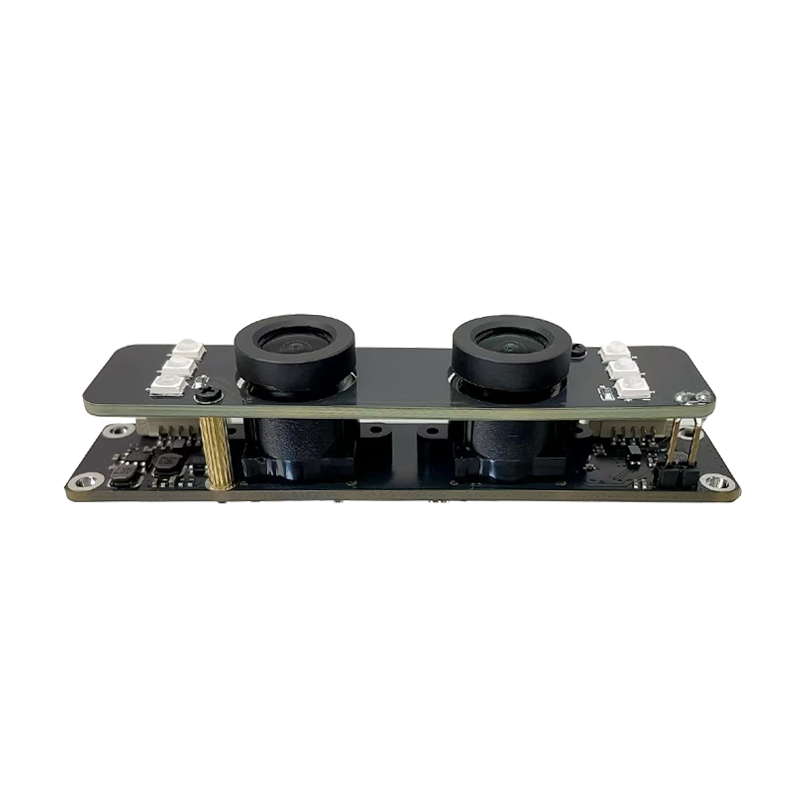

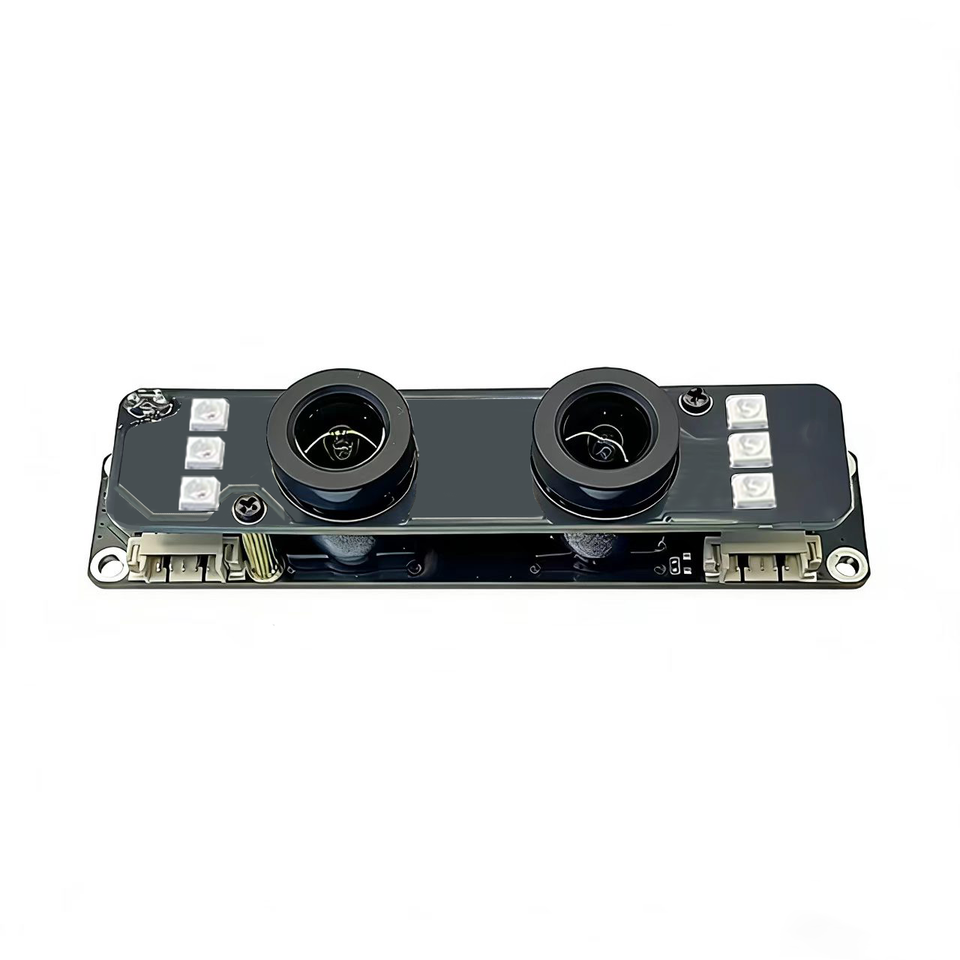

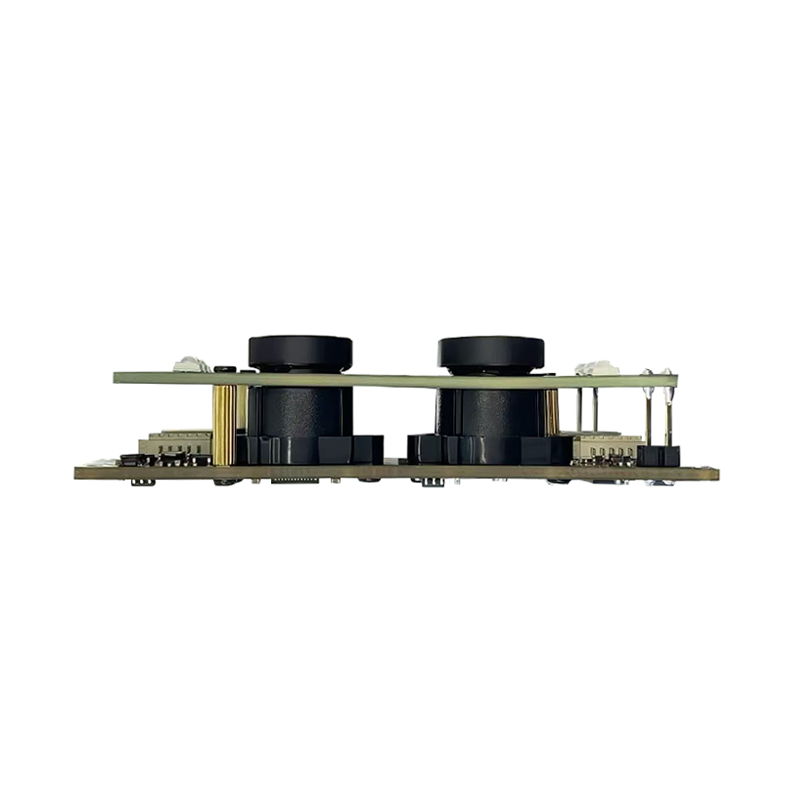

Módulo de Cámara de Doble Lente 2MP 1080P WDR con Interfaz USB, Grado Industrial, Bajo Consumo, Reconocimiento Facial -20 ° C~60 ° C 5PIN

Sin reseñas
EUR2408
1-499 unidades
EUR2364
500-999 unidades
EUR2320
≥1,000 unidades
Elegir

Especificación

H017-7168-V6 LARGE LENS:95°

Características principales

Marca

LLGCAM

Número de Modelo

H017-7168-V6 LARGE LENS:95°

Lugar del origen

Guangdong, China

Tipo de montaje

USB

Descripción

2MP WDR 1080P USB2.0 Camera Module

Aplicación

INDOOORUSB

Envío

Tarifa de envío y fecha de entrega por definir. Chatea con el proveedor para confirmar los detalles.

Protección de pedidos de Alibaba.com

Pagos seguros

Todos tus pagos realizados en Alibaba.com están protegidos por cifrado SSL y protocolos de protección de datos PCI DSS

Garantía de devolución de dinero

Solicita un reembolso si tu pedido no se envía, no llega o hay defectos en el producto

Solo los pedidos realizados y pagados a través de Alibaba.com reciben la protección gratuita de

Finance Service

4 pagos sin intereses con

Características clave

Resolución
1920x1080
Conectividad
USB
Almacenamiento
USB
Red
USB
formato de compresión vídeo
MJPEG, YUV2
Número de Modelo
H017-7168-V6 LARGE LENS:95°
Marca
LLGCAM
Lugar del origen
Guangdong, China
Tipo de montaje
USB
Descripción
2MP WDR 1080P USB2.0 Camera Module
Aplicación
INDOOORUSB
Serie
USB
Características
5 PIN 1.25MM Socket

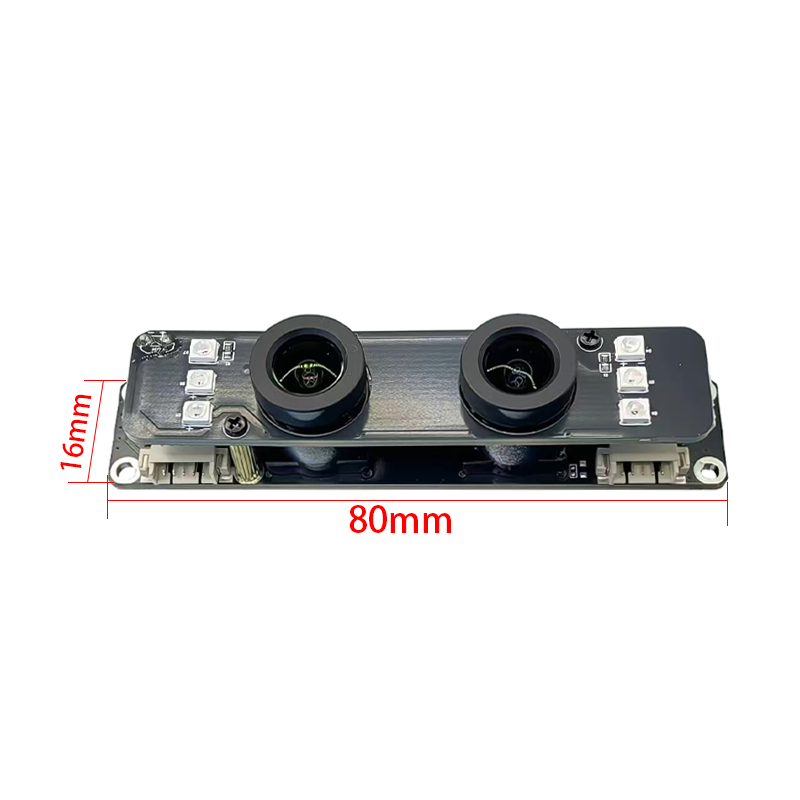

Tamaño/dimensión
80*16*18mm
Sensor
NO
La tecnología
High Speed USB2.0
Estilo
2MP WDR 1080P USB2.0 Camera Module
Característica
Facial Recognition
Sensor
1/2.7-Inch CMOS Sensor
FOV
DFOV:95°
Dynamic Range
85dB
Lens
FEL:3.0mm F/NO:2.5
Scanning Speed
0.1S
Focus Type
FF/ MF
Shutter Type
Electronic Rolling shutter
Output and Power Supply
High Speed USB2.0
Interface
5 PIN 1.25MM Socket
Supported OS
Windows, Android, Linux, Wince, Mac OS
Cable Length
TBD
MIC
NC
Operating Voltage
USB DC +5V Supply
Operating Current
160mA
Operating Temperature
-20℃ ~ 60℃

Empaque y entrega

Unidades de venta
Artículo individual
Tamaño del paquete
16.5X11.5X6.5 cm
Peso bruto
0.500 kg

Tiempo de entrega

Opciones de personalización

OEMODM(+ desde /Pedido mínimo: 500 unidades)
Embalaje personalizado(+ desde /Pedido mínimo: 500 unidades)
